Исследование: Какие типы электрических приводов для клапанов?
В современных автоматизированных системах управления потоками электрические приводы клапанов играют ключевую роль, обеспечивая дистанционное управление, точную модуляцию и аварийную защиту в таких отраслях, как нефтегазовая промышленность, HVAC, водоочистка и энергетика.
⚙️ Что такое электрический привод клапана?
Электрический привод клапана — это устройство, использующее электродвигатель для открытия, закрытия или регулирования клапана. Он преобразует электрическую энергию в механический крутящий момент для управления такими клапанами, как шаровые, дисковые (баттерфляй), запорные и пробковые клапаны.
🔧 Типы электрических приводов клапанов
1. Электрические приводы «вкл/выкл» (четверть оборота)
Функция: Полностью открывают или полностью закрывают клапан — без промежуточного положения
Применяются с: Шаровыми и дисковыми клапанами
Особенности: Простая электропроводка, компактность, низкая стоимость
2. Модулирующие электрические приводы
Функция: Точное позиционирование клапана по аналоговому сигналу 4–20 мА или 0–10 В
Используются для: Управления потоком, регулировки давления
Области применения: HVAC, водоснабжение, автоматизация процессов
3. Многооборотные электрические приводы
Функция: Вращают шток клапана на несколько оборотов (для подъемных штоков)
Совместимы с: Задвижками, запорными клапанами
Особенности: Высокий крутящий момент, подходят для крупных/высоконапорных клапанов

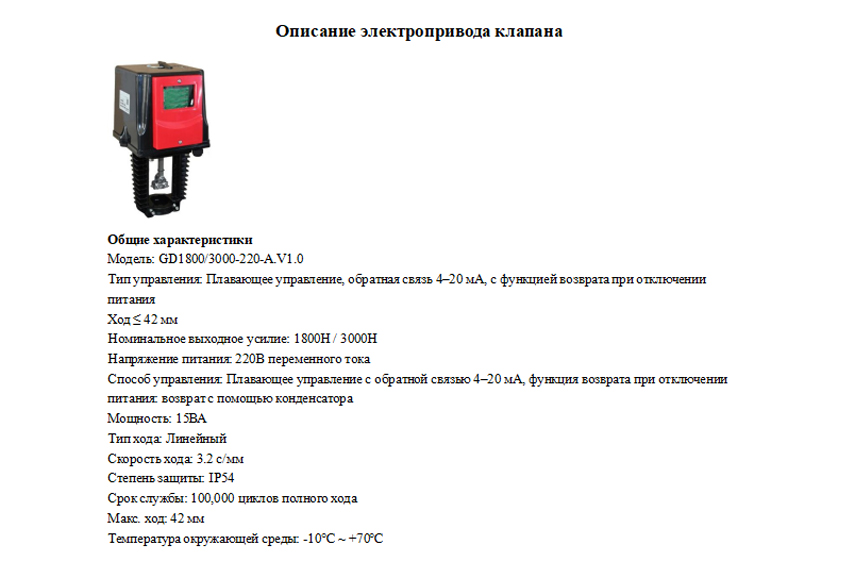

4. Линейные электрические приводы
Функция: Преобразуют движение в прямолинейное (вместо вращательного)
Применяются с: Запорными и мембранными клапанами
Режимы управления: Вкл/выкл, модулирующий, с аварийным возвратом
✨ Дополнительные интеллектуальные функции приводов
Современные электрические приводы могут включать:
| Функция | Назначение |
|---|---|
| Обратная связь по положению | Передает текущее положение клапана по аналоговому/цифровому сигналу |
| Контроль крутящего момента | Защита от перегрузки |
| Ручной режим управления | Возможность управления при отключении питания |
| Аварийный возврат (с батареей) | Перевод клапана в безопасное положение при аварии |
| Панель локального управления | Местное открытие/закрытие и настройка параметров |
| Цифровой протокол связи | Поддержка Modbus, Profibus, HART |
📋 Руководство по выбору электрического привода
| Параметр | Рекомендация |
|---|---|
| Тип клапана | Четверть оборота — для шаровых/дисковых; многооборотные — для задвижек/запорных |
| Тип управления | Модулирующее — для регулировки потока; вкл/выкл — для изоляции |
| Крутящий момент | Учитывайте требуемый момент клапана + запас по безопасности |
| Питание | 24 В DC, 110 В AC, 220 В AC или трёхфазное, в зависимости от задачи |
| Степень защиты | IP67/IP68 — для уличной установки или влажных условий |
| Среда применения | Взрывозащищенные модели (ATEX, IECEx) — для опасных зон |
🏷️ Электрические приводы Seallon: Надёжность и умная автоматизация
Электроприводы Seallon спроектированы для высокой точности и долговечности в промышленных условиях. Модельный ряд включает:
-
Приводы четверть и многооборотные
-
Режимы управления: Вкл/Выкл или Модулирующее (4–20 мА или RS485 Modbus)
-
Защита IP67, опционально взрывозащищённое исполнение
-
Ручной режим, LED-индикация, самотормозящий редуктор
-
Подходят для шаровых, дисковых и запорных клапанов
✅ Применение: Химические производства, системы HVAC, насосные станции, пищевая промышленность, противопожарные установки
