Исследование: Какие методы привода используются для дисковых затворов?

Какие методы привода используются для дисковых затворов?

Дисковые затворы широко применяются в таких отраслях, как водоочистка, ОВК, химическая промышленность и нефтегазовая сфера благодаря своей компактной конструкции и экономичности. Но как именно управляются дисковые затворы? Ответ кроется в способе привода — механизме, который открывает, закрывает или регулирует положение диска клапана.

Понимание различных типов приводов для дисковых затворов важно для правильного выбора клапана, автоматизации системы и обеспечения долгосрочной надежной работы.

Что такое привод клапана?

Привод — это процесс перемещения диска клапана между положениями «открыто» и «закрыто», обычно с поворотом на 90°, именно поэтому дисковые затворы относят к поворотным клапанам с четвертьоборотом.

Выбор типа привода зависит от:

• Требуемого крутящего момента

• Частоты эксплуатации

• Давления в системе

• Необходимости ручного, автоматического или дистанционного управления

Основные методы привода дисковых затворов

1. Ручной привод (рычаг или редуктор)

• Управление вручную с помощью рычага или редуктора

• Лучший выбор для низкого давления и небольшого количества циклов

• Простота и экономичность

• Блокируемые рукоятки для изоляции

• Редукторы обеспечивают увеличение крутящего момента для крупных клапанов

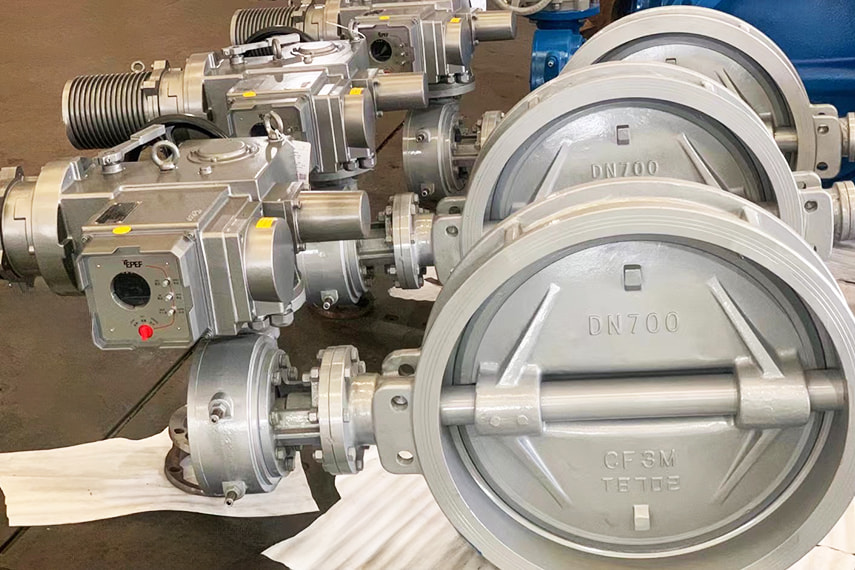

2. Электрический привод

• Автоматизация с помощью электродвигателя

• Идеален для дистанционного и автоматического управления

• Выпускаются с функцией полного открытия/закрытия или модуляции (позиционирования)

• Интегрируется с PLC, DCS и системами «умного» управления

• Часто монтируется на фланец по ISO 5211

• Применяется в системах ОВК, водоочистных сооружениях, процессной автоматизации

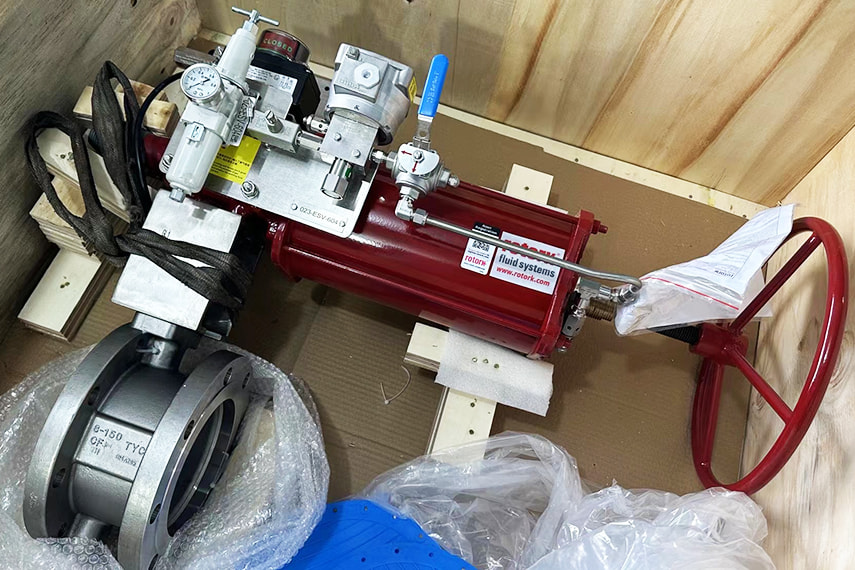

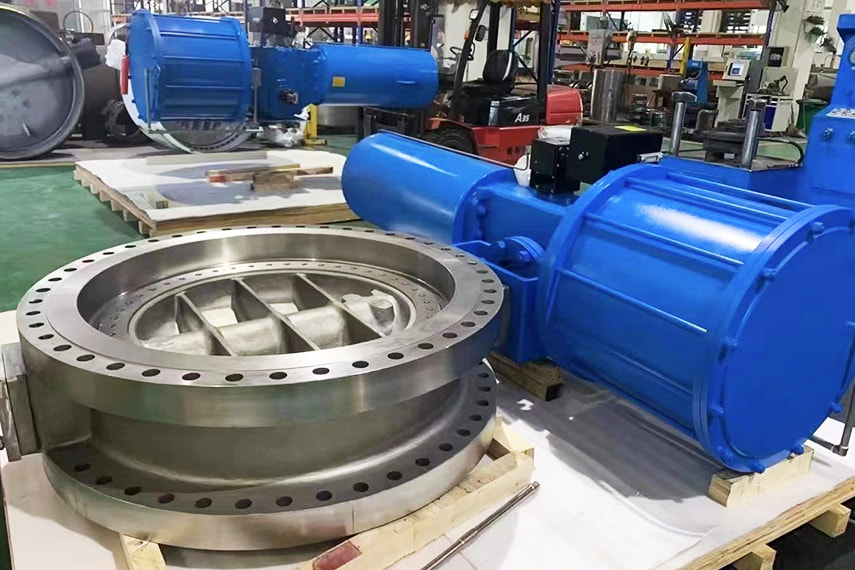

3. Пневматический привод

• Использует сжатый воздух для поворота диска

• Бывает с двойным действием (воздух для открытия и закрытия) или с возвратом пружиной (fail-safe)

• Быстрая и надежная работа

• Широко применяется в промышленной автоматизации и опасных средах

• Часто комплектуется:

  • Соленоидными клапанами

  • Концевыми выключателями

  • Позиционерами для модуляционного управления

4. Гидравлический привод

• Использует сжатую жидкость для создания высокого крутящего момента

• Подходит для клапанов больших диаметров и высоких давлений

• Отлично применяется на морских платформах, электростанциях и в тяжелой промышленности

• Доступен с возвратом пружиной или с двойным действием

Модуляционное управление vs режим вкл/выкл

• Приводы вкл/выкл полностью открывают или закрывают клапан

• Модуляционные приводы регулируют угол поворота диска с точностью (например, 30%, 60%) для управления потоком

Например, серия Seallon SB971 поддерживает модуляционные электрические приводы, а серия SB671 — пневматические для интеллектуального управления потоком.

Интерфейс крепления ISO 5211

• Взаимозаменяемость между производителями

• Простая установка без доработок

• Совместимость с ручными, электрическими, пневматическими и гидравлическими приводами
