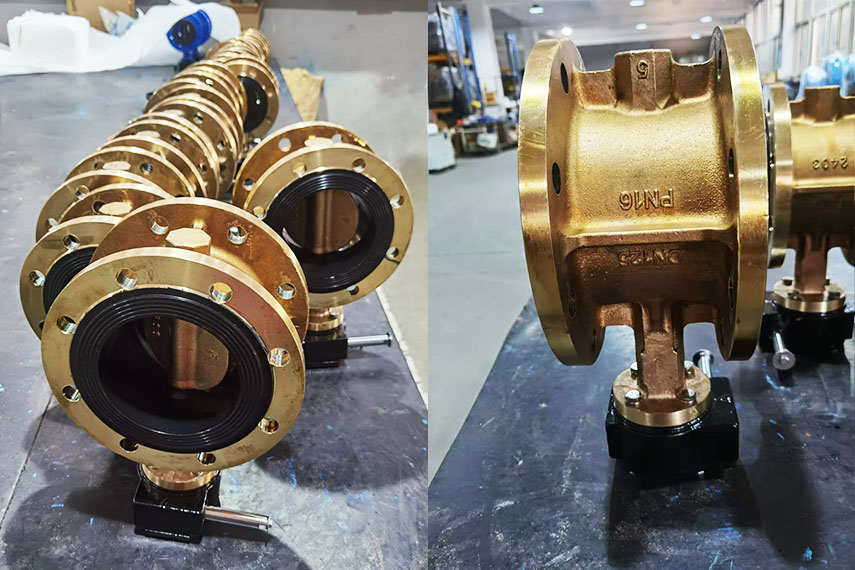

Фланцевые дисковые затворы (SB41) были использованы в системе охлаждения морской водой в Танаджибе, Саудовская Аравия
Требования проекта:
Заказчику потребовались фланцевые дисковые затворы для системы охлаждения морской водой на оффшорной платформе. Важными требованиями были подбор материалов корпуса, диска и уплотнений, а также возможность последующей установки электропривода.
Решения от Seallon:

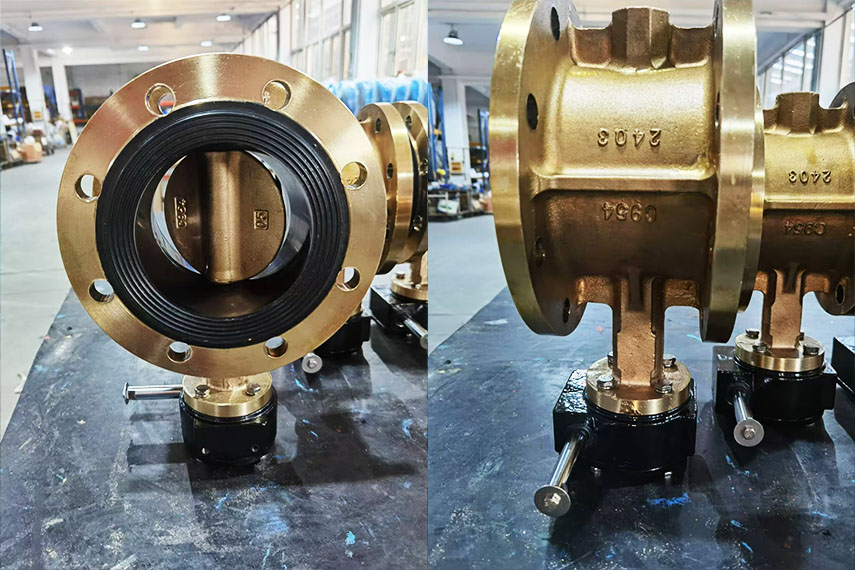

● Для корпуса и диска выбан материал алюминиевый бронзовый сплав C95400, обладающий высокой коррозионной стойкостью к морской воде и пригодный для морской среды. Для диска выбрана конструкция без штифта (pinless disc), что полностью исключает возможность протечек через отверстия штифта и улучшает герметичность клапана.
● В качестве материала седла выбран EPDM, благодаря его хорошей устойчивости к коррозии в морской воде и отличной эластичности.
● Учитывая, что заказчик планирует заменить редуктор на электрический привод в будущем, верхний фланец изготовлен в соответствии с ISO 5211, что обеспечивает универсальность монтажа и простоту замены привода.
